2. Mostrando una imagen en pantalla

Mostrar una imagen en pantalla puede ser muy fácil, si nos lo dan hecho, o muy complejo, si necesitamos conocer perfectamente cómo es internamente el fichero que queremos representar.

La mayoría de las bibliotecas de funciones permiten mostrar al menos algún tipo de imágenes, aunque a veces se trate sólo de las BMP sin comprimir y/o de las PCX, que son los dos formatos más sencillos.

En el caso de SDL, podemos cargar en memoria una imagen BMP con la orden SDL_LoadBMP:

fondo = SDL_LoadBMP("fondo.bmp");

donde esa imagen se debe haber definido primero como una variable del tipo SDL_Surface (realmente, un puntero a este tipo):

SDL_Surface *fondo;

Para volcar la imagen en pantalla tenemos la orden SDL_BlitSurface, que tiene cuatro parámetros:

La imagen a volcar
Un "rectángulo" opcional, si queremos sólo volcar parte de la imagen
La imagen sobre la que queremos colocarla
Un rectángulo que indique la posición en la que queremos colocarla

Ese tipo "rectángulo" existe en SDL, se llama SDL_Rect, y se trata de un registro (struct), que tiene como campos:

x: posición horizontal
y: posición vertical
w: anchura (width)
h: altura (height)

Por tanto, mostraríamos nuestra imagen en las coordenadas (0,0) de la pantalla haciendo:

SDL_Rect destino;

destino.x=0;

destino.y=0;

SDL_BlitSurface(fondo, NULL, screen, &destino);

Finalmente, debemos asegurarnos de que la pantalla se actualiza, con la orden SDL_Flip:

SDL_Flip(screen);

Si juntamos todo esto, nuestro segundo fuente quedaría así:

 1: /*******************************************
 2:  *   Introduccion a SDL - 2                *
 3:  *   Curso de C, Nacho Cabanes             *
 4:  *******************************************/
 5:
 6: #include <stdio.h>
 7: #include <stdlib.h>
 8: #include <SDL/SDL.h>
 9:
10: int main()
11: {
12:   SDL_Surface *screen;
13:   SDL_Surface *fondo;
14:   SDL_Surface *protagonista;
15:   SDL_Rect destino;
16:   int i, j;
17:
18:   /* Tratamos de inicializar la biblioteca SDL */
19:   if (SDL_Init(SDL_INIT_VIDEO) < 0) {
20:     printf("No se pudo inicializar SDL: %s\n", SDL_GetError());
21:     exit(1);
22:   }
23:
24:   /* Preparamos las imagenes a mostrar */
25:   fondo = SDL_LoadBMP("fondo.bmp");
26:   protagonista = SDL_LoadBMP("protag.bmp");
27:
28:   /* Si todo ha ido bien, hacemos algo:
29:       entrar a modo grafico y cambiar el título de la ventana */
30:   screen = SDL_SetVideoMode( 640, 480, 16, SDL_HWSURFACE );
31:   if( screen == NULL ) {
32:      printf( "Error al entrar a modo grafico: %s\n", SDL_GetError() );
33:      SDL_Quit();
34:      return -1;
35:   }
36:
37:   /* Titulo de la ventana */
38:   SDL_WM_SetCaption( "Hola mundo 2!", "Hola Mundo 2!" );
39:
40:   /* Dibujamos la imagen de fondo */
41:   /* Como tiene 207 x 211 pixeles, la repetimos varias veces */
42:   for (i=0; i<3; i++)
43: 	for (j=0; j<3; j++) {
44:       destino.x=207*i;
45:       destino.y=211*j;
46:       SDL_BlitSurface(fondo, NULL, screen, &destino);
47: 	}
48:
49:   /* Dibujamos el protagonista */
50:   destino.x=320;
51:   destino.y=400;
52:   SDL_BlitSurface(protagonista, NULL, screen, &destino);
53:
54:   /* Actualizamos la pantalla */
55:   SDL_Flip(screen);
56:
57:   /* Y esperamos antes de salir */
58:   SDL_Delay( 5000 );
59:
60:   /* Finalmente, preparamos para salir */
61:   SDL_Quit();
62:   return 0;
63: }

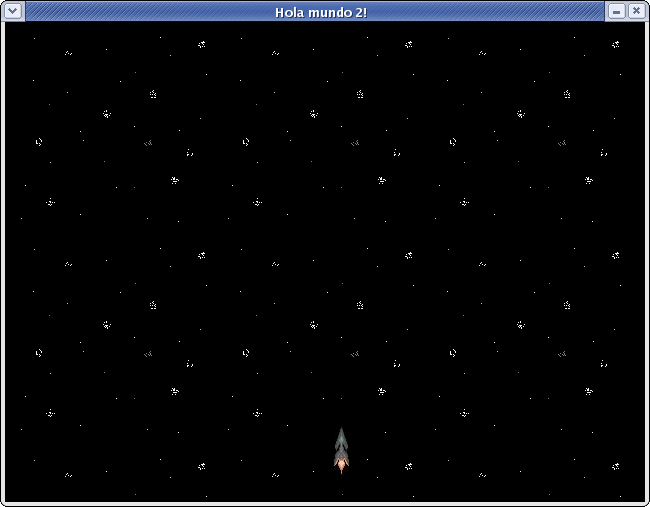

que en pantalla se vería

Segundo ejemplo

Nota: las dos imágenes que se han usado en este ejemplo son éstas (las que puedes ver son en formato PNG, ya que el formato BMP no es estándar en Internet; si las quieres como BMP, las tienes como enlace un poco más abajo, o puedes convertir éstas):

Fondo: [fondo]

Protagonista: [protag.]

(Fondo en BMP)
(Protagonista en BMP)
